電路圖講解：簡單的開關電源電路圖

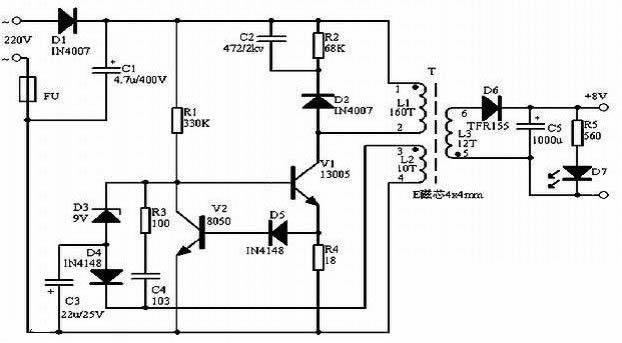

開關電源電路圖原理圖如圖所示。雖然穩壓精度不高，但能滿足一般要求，且電路簡潔，采用常規元件，成本極低，輸出允許開路和短路。

(電路圖講解：簡單的開關電源電路圖)

市電經D1整流及C1濾波后得到約300V的直流電壓加在變壓器的①腳(L1的上端)，同時此電壓經R1給V1加上偏置后后使其微微導通，有電流流過L1，同時反饋線圈L2的上端(變壓器的③腳)形成正電壓，此電壓經C4、R3反饋給V1，使其更導通，乃至飽和，最后隨反饋電流的減小，V1迅速退出飽和并截止，如此循環形成振蕩，在次級線圈L3上感應出所需的輸出電壓。L2是反饋線圈，同時也與D4、D3、C3一起組成穩壓電路。當線圈L3經D6整流后在C5上的電壓升高后，同時也表現為L2經D4整流后在C3負極上的電壓更低，當?shù)椭良s為穩壓管D3(9V)的穩壓值時D3導通，使V1有基極短路到地，關斷V1，最終使輸出電壓降低。電路中R4、D5、V2組成過流保護電路。當某些原因引起V1的工作電流大太時，R4上產生的電壓互感器經D5加至V2基極，V2導通，V1基極電壓下降，使V1電流減小。D3的穩壓值理論為9V+0.5~0.7V，在實際應用時，若要改變輸出電壓，只要更換不同穩壓值的D3即可，穩壓值越小，輸出電壓越低，反之則越高。
